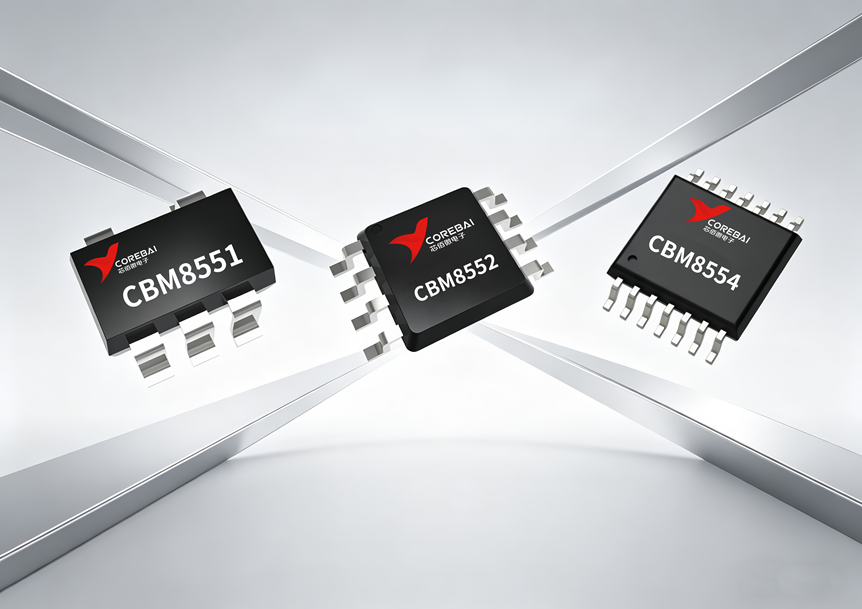

【導讀】精密傳感信號調理、低壓電池供電系統、工業多通道采集等模擬前端設計中，直流精度、功耗控制、動態范圍與寬溫一致性已成為核心選型指標。實際工程應用中，傳統運放普遍存在失調電壓與溫漂偏大、微弱信號放大需額外校準、低壓單電源下輸出擺幅不足、多通道方案難以統一參數平臺等問題，直接提升系統設計復雜度與量產一致性風險。芯佰微電子CBM8551/CBM8552/CBM8554系列，為單/雙/四路通道配置的零漂移CMOS運算放大器，采用斬波穩定工藝實現，定位工業級高精度、微功耗、軌到軌通用型精密運放，以標準化參數性能覆蓋多場景精密信號處理需求，為工程師選型提供一站式解決方案。
核心特性
CBM855X系列采用斬波穩定技術，具備業界領先的直流精度與抗干擾能力。25℃條件下輸入失調電壓典型值1μV，-40℃~+125℃全溫區輸入失調電壓漂移典型值0.005μV/℃，可實現全溫度區間近乎零漂移的信號放大；共模抑制比與電源電壓抑制比典型值均達130dB，大信號電壓增益典型值135dB，可有效抑制共模干擾與電源波動，保障微伏級微弱信號采集的保真度，驅動ADC時可維持優異的差分線性度。同時產品具備低輸入偏置電流與低噪聲特性，25℃輸入偏置電流典型值50pA，0.01Hz~10Hz電壓噪聲0.75μVp-p，1kHz電壓噪聲密度35nV/√Hz，適配高阻抗輸入與低頻精密檢測場景。
產品支持2.7V~5.5V單電源供電，兼容±1.35V~±2.75V雙電源供電，單通道靜態電流典型值640μA，在低壓與低功耗需求間實現最優平衡。系列具備完整軌到軌輸入輸出特性，輸入共模電壓范圍擴展至VSS-0.1V~VDD+0.1V，輸出可實現近電源軌擺幅輸出，在100kΩ高阻負載與10kΩ中等負載條件下均保持優異的輸出擺幅能力，最大化低壓系統動態范圍，無需雙電源架構即可滿足全量程信號處理要求，顯著簡化硬件電源設計。

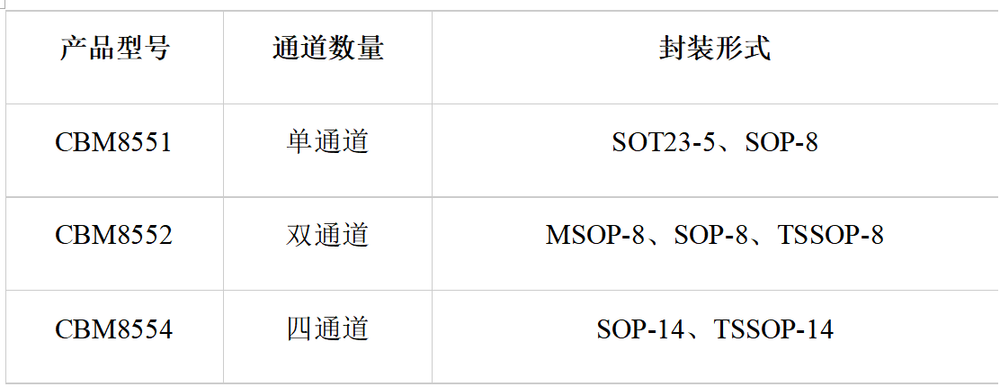

系列動態性能均衡，增益帶寬積典型值5MHz，電壓轉換速率典型值1.9V/μs，過載恢復時間典型值0.05ms，可滿足有源濾波、動態信號采集等場景的響應速度需求。產品具備工業級可靠性，工作溫度范圍-40℃~+125℃，ESD人體模型耐受5kV，電源電壓最大耐受值7V，可適應惡劣工業環境。同時提供單/雙/四通道靈活配置，搭配SOT23-5、SOP-8、MSOP-8、TSSOP-8/14、SOP-14等多種封裝形式，兼顧小型化PCB布局與多通道信號處理需求，適配高密度集成與多鏈路采集系統設計。
典型應用場景
電池供電便攜儀表：依托寬壓與微功耗特性，適配手持檢測、便攜測量設備，延長續航、簡化電源設計。
精密傳感器信號放大：適配稱重、溫度、壓力、應變計傳感器，零漂移與低失調保障信號精準放大，提升測量精度。
醫療 / 工業精密儀器：高抗擾、低噪聲、寬溫穩定，滿足醫療檢測、工業在線監測的精度與可靠性要求。
信號調理電路：適配有源濾波、差分放大、儀表放大電路，帶寬與噪聲特性匹配信號調理需求。
ADC 驅動與功率轉換：高線性度驅動 ADC，不損失差分線性度；適配功率轉換器、逆變器的信號調理環節。
